產品介紹

卓力主要耙斗裝巖機配件型號有：
導向輪:　5T導向輪、10T導向輪、P15B導向輪、P30B導向輪、P60B導向輪、P90B導向輪、P120B導向輪.
尾輪（回頭滑子）:　5T尾輪、10T尾輪、5T回頭滑子、10T回頭滑子、P15B尾輪、P30B尾輪、P60B尾輪、P90B尾輪、P120B尾輪.
剎車總成:　P15B剎車總成、P30B剎車總成、P60B剎車總成、P90B剎車總成、P120B剎車總成.
耙齒:　P15B耙齒、P30B耙齒、P60B耙齒、P90B耙齒、P120B耙齒.

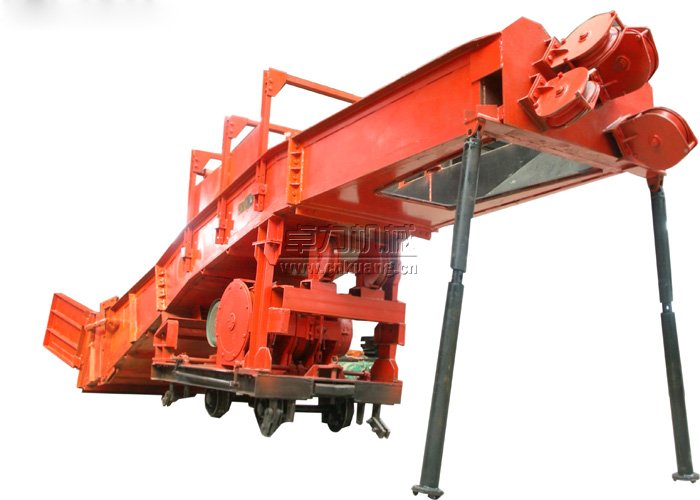

耙斗裝巖機各主要部件的功能和結構簡述如下：
1 固定楔：固定在迎頭上，用以懸掛尾輪，固定楔由一個緊楔和一個楔部帶錐套的鋼絲繩套環組成。
2 尾輪：掛在固定楔上用以引導尾繩，使耙斗返回迎頭，它主要由側板、繩輪、心軸、吊勾等主要零件組成。
3 耙斗：耙斗是在主繩、尾繩牽引下作往復運動，扒取巖石，耙角為60°，平斜巷道通用，是耙?guī)r機扒取巖石的主要工具，耙齒采用耐磨的高錳鋼材質，磨損嚴重后可對耙齒進行更換。耙斗是耙斗裝巖機的主要組成部分，耙斗的重量，耙角，形狀是耙斗的主要參數，耙斗設計是否合理直接影響耙斗裝巖機的效率，影響在硬巖，大塊條件下是否很好的進行裝載工作。
4 操縱機構：由兩組操縱桿、拉桿、連桿、調整螺桿等組成。調整螺桿的一端與絞車閘帶相連，通過操縱桿控制閘帶的開合，對絞車的兩個滾筒分別進行操縱。操作桿可安裝在絞車的左、右任一側進行操縱。
5 絞車：由電動機、減速器以及兩個行星傳動滾筒及兩組制動器和輔助剎車帶組成。制動器實際上起著離合器的作用，分別對兩個滾筒進行控制。
　工作時，剎緊工作滾筒上的制動器，使內齒輪停止運轉，行星齒輪在中心輪的帶動下沿內齒輪滾動，從而借行星輪架帶動滾筒轉動而纏繞鋼絲繩來牽引耙斗，使耙斗在迎頭裝桿石沿料槽到卸料口卸料。
　回程時，松開工作滾筒的制動器，剎緊空程滾筒的制動器，按上述原理尾繩把耙斗牽回迎頭。
　由于兩個滾筒中齒輪的齒數不同，兩個滾筒的轉速也就不同，空程滾筒比工作滾筒有效高的繩速。
　為了防止停車后滾筒由于慣性仍要轉動而引起鋼絲繩起圈亂繩，在兩個滾筒的邊沿上還安有兩組輔助剎車，以防止?jié)L筒因慣性而繼續轉動
6 臺車：臺車是耙斗裝巖機的機架及行走部，用來支撐耙裝機，承載裝巖機的全部重量。由車架、輪對、彈簧碰頭等組成，臺車上裝有兩對礦車車輪，彈簧碰頭在臺車的末端，可以緩沖礦車對耙斗裝巖機的碰撞。 在臺車上安裝絞車，操縱機構，風動系統，并裝有支撐中間槽的支架和支柱，臺車前后部裝有四套卡軌器，作為平巷裝巖時固定機器之用。
7 導向輪、托輪：安裝在耙斗裝巖機中部及端部，以引導、改變鋼絲繩的方向。它由側板、繩輪、心軸、滾動軸承等零件組成，并采用防塵結構，以延長其壽命。
8 進槽料、中間槽、（中間接槽）、卸載槽是通過耙斗扒取矸石的部分，耙斗扒取的矸石依次沿金料槽、中間槽（中間接槽）、卸載槽至卸載槽的卸料口卸至礦車或箕斗，中間槽安裝在臺車上，而進料槽、（中間接槽）、卸載糟分別在其前后與之銜接。      進料槽的中部安有升降裝置，用以調節簸箕口的高低位置，簸箕口前面兩側裝有擋板，引導耙斗進入料槽。中間槽有兩個弧形彎曲處，為考慮磨損及便于更換，彎曲處裝有可拆卸的耐磨弧形板，中間槽的形狀取決于絞車及絞車的位置高低，同時也要考慮巖石進槽子后不會往下滑移，耙?guī)r時又要使鋼絲繩少于底槽板摩擦，故槽子底板設計成凸起形狀，使鋼絲繩只與凸起層接觸，在磨損后只換凸形底板比較省工省料。卸載槽端部有彈簧碰頭，礦車與耙斗想碰時起緩沖作用。
9 風動系統：為保證風動系統工作可靠，采取壓風過濾，注油器潤滑的措施，由粗濾風包、油霧器，旋轉閥、推車缸等組成。推車缸主要由缸筒、活塞桿、活塞、前后蓋、Yx形聚氨脂密封圈等構成，缸的前后端均有氣墊結構以保證動作平穩，活塞桿頂端與礦車碰頭處裝有彈簧，以防止礦車碰擊時損傷活塞桿。
10 電氣部分：采用的各元部件均為礦用隔爆型產品，可用于有沼氣及煤塵爆炸的礦井中，由能適應掘進迎頭電壓波動較大工況條件的隔爆控制箱，防眩隔爆照明燈、防爆控制按鈕，防爆電動機等組成。
11 調車盤部分：使用調車盤的目的是使道岔和車場緊跟耙斗裝巖機，調車盤是一個浮放在軌道上的移動道岔，隨耙斗裝巖機的不斷前進而向前推移，并利用風動絞車和兩個風動推車缸使空、重車的調車作業機械化，所以能加速裝運工作。調車盤本體由四塊寬1200mm，厚14mm的錳鋼板拼裝而成，盤體上裝有風動調車絞車，空車橫移推車缸及風動控制臺等部件。

名稱	P15B		P30B		P60B		P90B		P120B
	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg	外形尺寸 mm	重量 kg
耙斗	1125x680x460	320	1245x900x610	468	1520x1100x670	730	1693x1260x745	920	1693x1460x850	1050

圖號	名稱	材料	所屬部件
GCG12-5	繩輪	ZG310-570	導向輪
GCG16-3	繩輪	ZG310-570	尾輪
GCG18-4	耙齒	ZG40Mn2	耙斗
GCH08-3	繩輪	ZG310-570	導向輪、尾輪
GCH14-6	耙齒	ZG40Mn2	耙斗
GCJ10-5	繩輪	ZG310-570	導向輪
GCJ21-3	繩輪	ZG310-570	尾輪
DFP3F-5	耙齒	ZG40Mn2	耙斗

代號	名稱	規格	材料	件/臺
P15.11-2-12	行星齒輪	m=3 Z=23	20CrMnTi	3
P15.11-2-13	中心齒輪	m=3 Z=34	20CrMnTi	1
P15.11-2-14	內齒輪	m=3 Z=80	ZG310-570	2
P15.11-3-1	行星齒輪	m=3 Z=29	20CrMnTi	3
P15.11-3-2	中心齒輪	m=3 Z=22	20CrMnTi	1
P15.11-5-5	齒輪	m=3 Z=65	40Cr	2
P15.11-5-12	齒輪	m=3 Z=59	40Cr	1
P15.11-5-14	齒輪	m=3 Z=31	20CrMnTi	1
P15.11-5-19	齒輪	m=3 Z=31	20CrMnTi	1
P15.11-4-3	制動閘帶	55x8	石棉帶	4
P15.11-1-9-2	制動閘帶	35x8	石棉帶	2
GB/T1387.1-92	密封圈	160x190x16	耐油橡膠	6
GB/T1387.1-92	密封圈	50x80x12	耐油橡膠	1
GB3452.1-82	O型圈	136x5.3	耐油橡膠	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡膠	1

代號	名稱	規格	材料	件/臺
19CA50102-3	小齒輪	mn=3 Z=33	20CrMnTi	1
19CA501-14	齒輪	mn=3 Z=64	45	1
19CA50101-2	齒輪	mn=4 Z=53	45	1
19CA501-12	齒輪	mn=4 Z=54	45	1
19CA501-13	齒輪軸	mn=4 Z=20	20CrMnTi	1
19CA504-2	中心輪	m=4 Z=34	20CrMnTi	1
19CA504-1	行星輪	m=4 Z=23	20CrMnTi	3
19CA503-5	中心輪	m=4 Z=22	20CrMnTi	1
19CA503-3	行星輪	m=4 Z=29	20CrMnTi	3
19CA503-6	內齒輪	m=4 Z=80	ZG310-570	2
GB/T1387.1-92	密封圈	200x235x8	耐油橡膠	6
GB3452.1-82	O型圈	136x5.3	耐油橡膠	1
GB/T1387.1-92	密封圈	85x110x12	耐油橡膠	1
19CA50201-2	制動閘帶	70x6x570	石棉帶	4
19CA50303-2	制動閘帶	30x8x262	石棉帶	2

代號	名稱	規格	材料	件/臺
DYP50104-3	電機齒輪	mn=4 Z=32	20CrMnTi	1
DYP50103-4	齒輪	mn=4 Z=32	45	1
DYP501-10	齒輪	mn=4 Z=32	45	1
DYP501-14	齒輪軸	mn=4 Z=32	20CrMnTi	1
DYP501-15	齒輪	mn=4 Z=32	45	1
DYP504-2	中心輪	m=4 Z=32	20CrMnTi	1
DYP504-5	行星輪	m=4 Z=32	20CrMnTi	3
DYP503-5	中心輪	m=4 Z=32	20CrMnTi	1
DYP503-3	行星輪	m=4 Z=32	20CrMnTi	3
DYP503-6	內齒輪	m=4 Z=32	ZG310-570	2
GB/T1387.1-92	密封圈	240x280x18	耐油橡膠	6
GB3452.1-82	O型圈	160x5.7	耐油橡膠	1
GB/T1387.1-92	密封圈	65x90x12	耐油橡膠	1
GB/T1387.1-92	密封圈	100x130x12	耐油橡膠	1
DYP50503-2	制動閘帶	30x8x271	石棉帶	2
DYP50201-4	制動閘帶	70x8x705	石棉帶	4

代號	名稱	規格	材料	件/臺
DFP5-2	花鍵軸		40Cr	1
DFP501-10	齒輪	mn=6 Z=43	45	1
DFP501-14	齒輪軸	mn=6 Z=17	20CrMnTi	1
DFP50103-4	齒輪	mn=6 Z=53	ZG310-570	1
DFP50104-3	小齒輪	mn=5 Z=29	20CrMnTi	1
DFP503-3	行星齒輪	m=6 Z=28	20CrMnTi	3
DFP503-5	中心輪	m=6 Z=22	20CrMnTi	1
DFP503-6	內齒輪	m=6 Z=80	ZG310-570	2
DFP504-2	中心輪	m=6 Z=34	20CrMnTi	1
DFP504-5	行星齒輪	m=6 Z=22	20CrMnTi	3
DFP501-15	齒輪	mn=5 Z=53	20CrMnTi	1
DFP500201	制動閘帶	組件		2
GB3452.1-82	O型圈	160x5.3	耐油橡膠	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡膠	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡膠	6

代號	名稱	規格	材料	件/臺
DFP5-2	花鍵軸		40Cr	1
DFP501-10(A)	齒輪	mn=7 Z=35	45	1
DFP501-14(A)	齒輪軸	mn=7 Z=16	20CrMnTi	1
DFP50103-4(A)	齒輪	mn=7 Z=47	ZG310-570	1
DFP50104-3(A)	小齒輪	mn=6 Z=23	20CrMnTi	1
DFP501-15(A)	齒輪	m=6 Z=46	20CrMnTi	1
DFP503-3(A)	行星齒輪	m=6 Z=28	20CrMnTi	3
DFP503-5(A)	中心輪	m=6 Z=22	20CrMnTi	1
DFP503-6(A)	內齒輪	m=6 Z=80	ZG310-570	2
DFP504-2(A)	中心輪	m=6 Z=34	20CrMnTi	1
DFP504-5(A)	行星齒輪	mn=6 Z=22	20CrMnTi	3
DFP500201	制動閘帶	組件		2
GB3452.1-82	O型圈	160x5.3	耐油橡膠	2
GB/T1387.1-92	密封圈	100x70x12	耐油橡膠	1
GB/T1387.1-92	密封圈	300x260x20	耐油橡膠	6

產品標簽：耙斗裝巖機配件　 P15B P30B P60B P90B P120B耙斗裝巖機配件明細表
